เครื่องรีดแผ่นสี่ลูกกลิ้งเซอร์โวไฟฟ้า CNC

ป้อนจาน

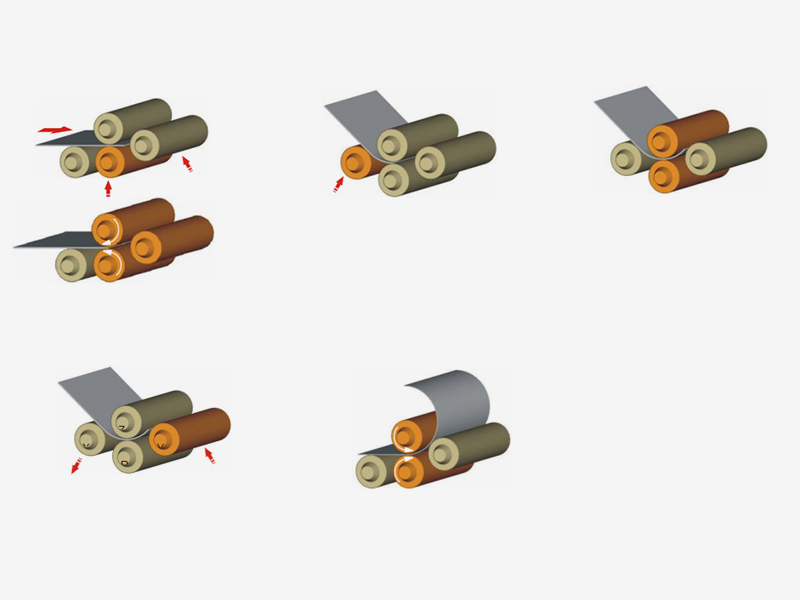

ม้วนด้านข้างของแผ่นจะถูกจัดตำแหน่งโดยอัตโนมัติทันที และหลักการทำงานคล้ายกับของไม้บรรทัดไฮดรอลิก แผนผังของโครงสร้างมีดังนี้:
แผ่นจะถูกยึดไว้เสมอระหว่างลูกกลิ้งบนและล่างในการเล่นทั้งสองครั้งเพื่อให้แน่ใจว่ามีการวางตำแหน่งที่สม่ำเสมอและเหมาะสมที่สุด

โครงสร้างลำตัวที่มั่นคง

ความแม่นยำของเครื่องรีดขึ้นอยู่กับความทนทานของโครงและแชสซี
เครื่องรีดแผ่นใช้การออกแบบโครงสร้างกล่องด้วยแผ่นโลหะหนัก
เฟรมเชื่อมต่อกันผ่านโครงแบบกล่องที่แข็งแรงซึ่งตอบสนองแรงบิดได้ดี แทนที่จะนั่งบนคาน H หรือ U ที่ออกแบบมาอย่างเรียบง่าย

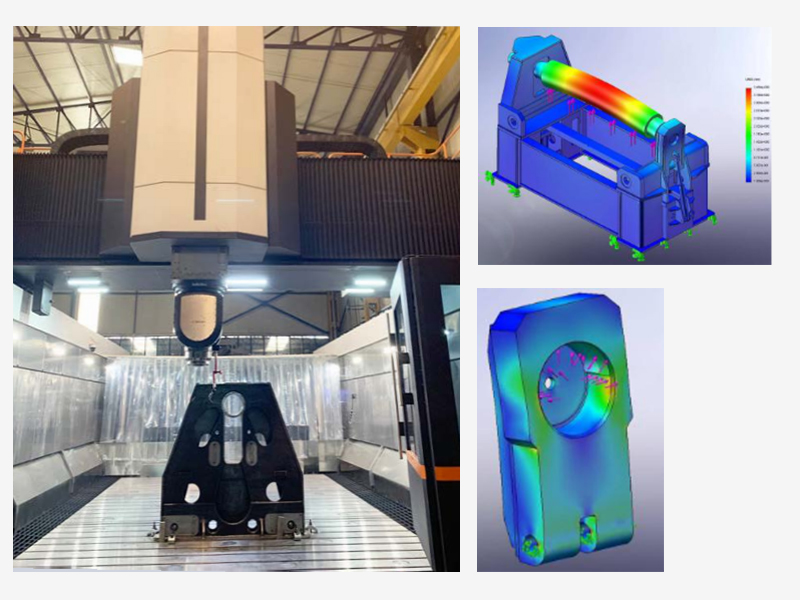

หลังจากการเชื่อม เฟรมและแชสซีก็ผ่อนคลายลง ร่างกายใช้เครื่องจักร 5 แกน
เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ใช้จุดอ้างอิงจุดเดียวคงที่ ซึ่งจะทำให้แกนทุกแกนมีความขนานกัน
พื้นผิวที่แม่นยำตลอดจนอายุการใช้งานและความเที่ยงตรงเป็นคุณลักษณะสำคัญของเครื่องจักร

ข้อดีทางวิศวกรรมและการผลิต

ระบบกลไกและไฮดรอลิกของเครื่องจักร W12 ได้รับการออกแบบโดยวิศวกรผู้มีประสบการณ์ วิศวกรเหล่านี้ใช้เทคนิคทางวิศวกรรมพาราเมตริก 3 มิติ และการนำการวิเคราะห์แบบคงที่และเชิงสถาบันไปใช้ในการออกแบบเครื่องจักร
ระบบเครื่องกล ไฮดรอลิก และอิเล็กทรอนิกส์ทั้งหมดได้รับการออกแบบและทดสอบโดยวิศวกรไฟฟ้าและเครื่องกล หลังจากการทดสอบและประเมินผลเป็นระยะเวลานานเท่านั้น เครื่องจักรที่ได้รับอนุญาตสำหรับการผลิตจำนวนมาก

ม้วนและมงกุฎ

ส่วนประกอบที่สำคัญที่สุดของเครื่องรีดแผ่นคือตัวม้วนเอง เครื่องจักรส่วนใหญ่ในตลาดมีเส้นผ่านศูนย์กลางเล็กกว่า และม้วนที่อ่อนกว่าซึ่งจะเสียรูปและก่อตัวเป็นจุดแบนที่ขอบของเพลตในระหว่างการดัดเบื้องต้น

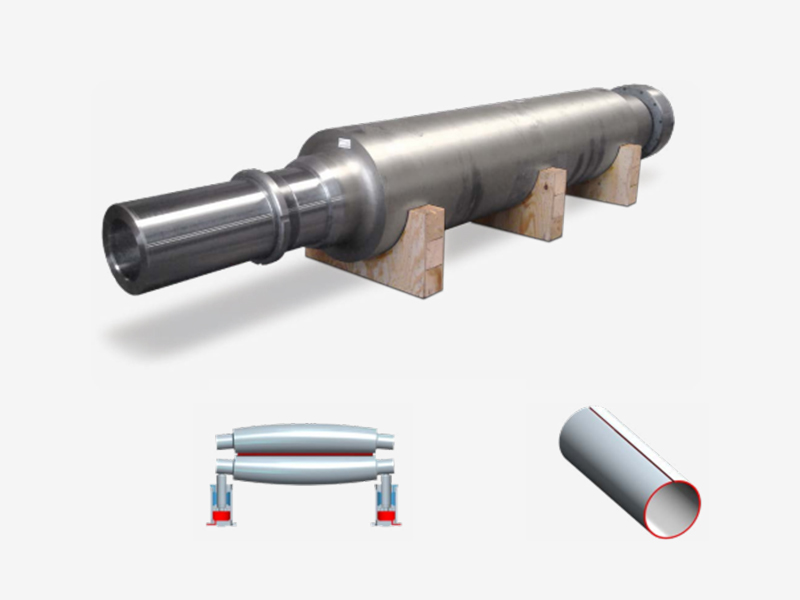

เราออกแบบม้วนที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้น และใช้ม้วนเหล็กหลอมที่มีความแข็งแรงสูงซึ่งกลึงด้วยเครื่องกลึง CNC ที่มีความแม่นยำสูง พื้นผิวการทำงานของม้วนผ่านการชุบแข็งแบบเหนี่ยวนำด้วย CNC ที่ HRC 54-58 (ความลึก 5-6 มม.) และการทดสอบความแข็งจะดำเนินการที่จุดต่างๆ ของม้วน เส้นผ่านศูนย์กลางการดัดงอขั้นต่ำคือ 1.1 เท่าของเส้นผ่านศูนย์กลางม้วนบนได้อย่างง่ายดาย
ม้วนถูกกลึงด้วยเม็ดมะยมเพื่อชดเชยการโก่งตัวของม้วนระหว่างการดัดงอล่วงหน้า สามารถใช้ม้วนมงกุฎแบบกำหนดเองที่ทำจากวัสดุหรือความหนาต่างกันได้ฟรีเมื่อสั่งซื้อ

เม็ดมะยมแบบไดนามิกเสริม

ในบางกรณีช่วงความหนาของแผ่นอาจกว้างมาก ในกรณีนี้ จำเป็นต้องใช้ระบบเม็ดมะยมแบบไดนามิกเพื่อขจัดปัญหาเม็ดมะยม ระบบนี้ใช้เพื่อรองรับม้วนแผ่นบางเท่านั้น ในขณะที่เมื่อดัดแผ่นหนา กระบอกเม็ดมะยมไฮดรอลิกจะใช้เม็ดมะยมเชิงลบกับม้วนจากด้านล่าง เพื่อกำจัดการโก่งตัวที่อาจเกิดขึ้นระหว่างการดัดงอล่วงหน้า ระบบนี้ช่วยให้ได้ขอบก่อนโค้งงอที่นุ่มนวลยิ่งขึ้น

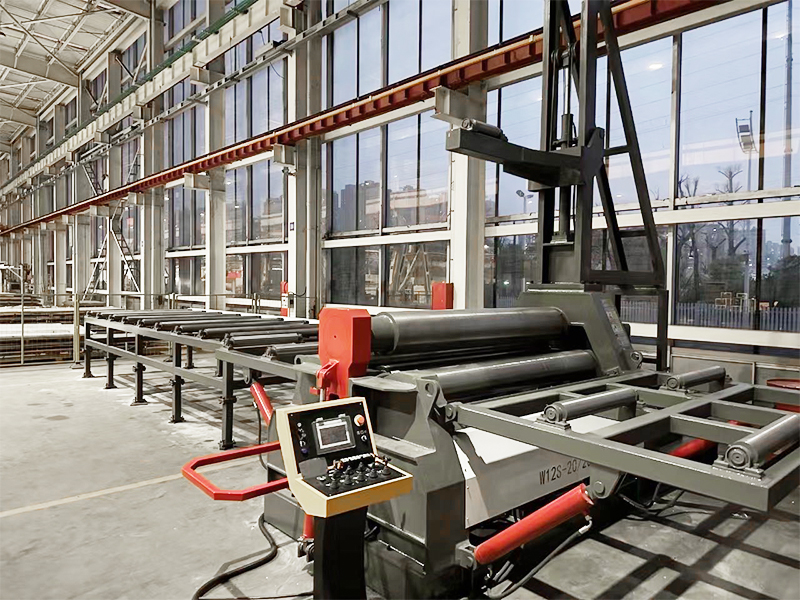

ปลายดรอปไฮดรอลิกซีรีส์ W12 บนลูกกลิ้ง 4 ตัว - ถอดชิ้นส่วนที่ขึ้นรูปได้ง่าย

อุปกรณ์คอนนิ่ง

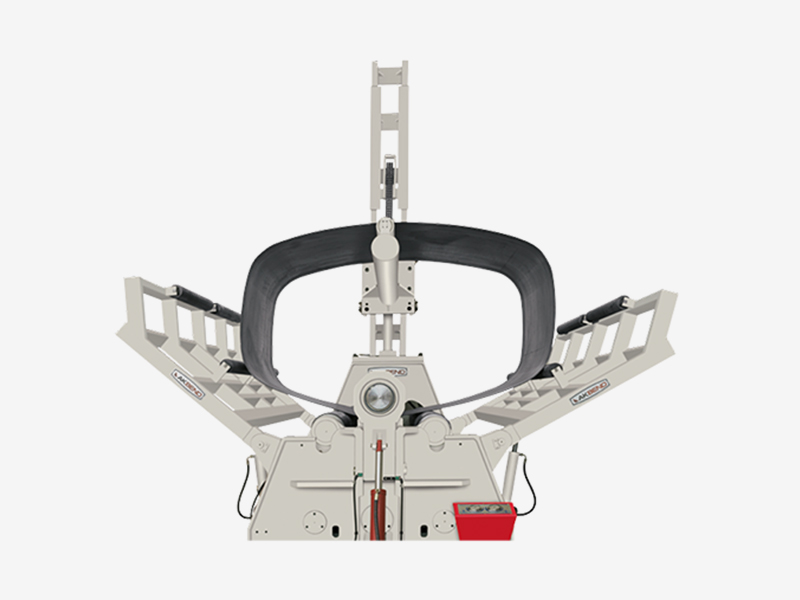

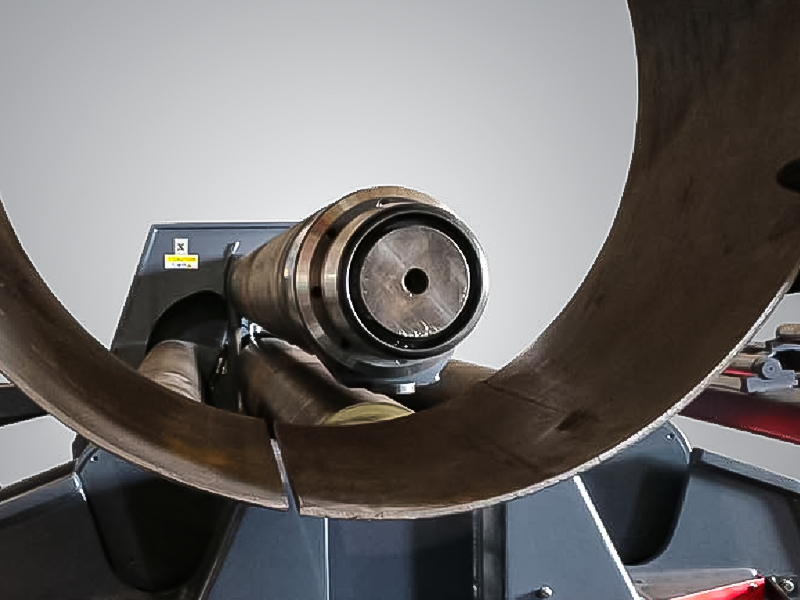

ด้วยโครงสร้างที่ยอดเยี่ยม ตัวเครื่องขนาดใหญ่ และความสามารถในการทำมุมลูกกลิ้งด้านล่างและด้านข้าง คุณจึงสามารถงอชิ้นส่วนทรงกรวยมุมกว้างและเส้นผ่านศูนย์กลางเล็กได้อย่างง่ายดาย

ระบบไฟฟ้า

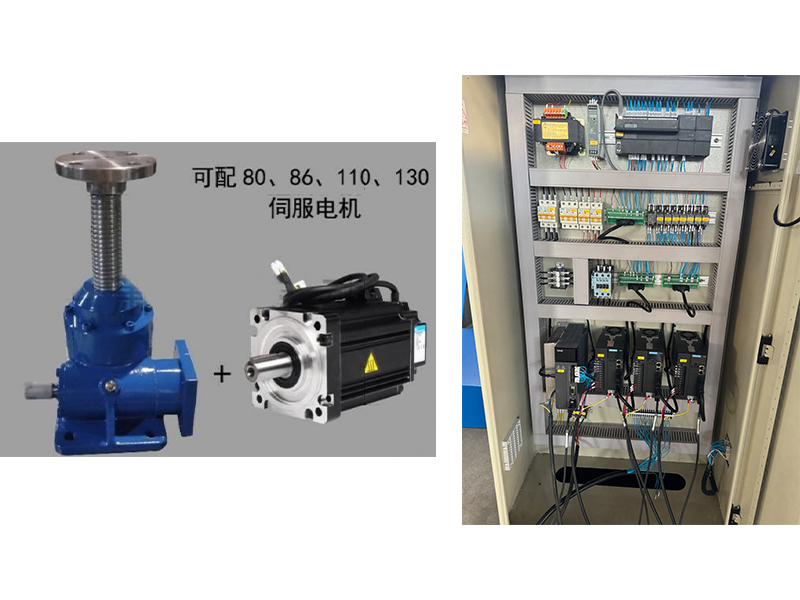

วิธีการขับเคลื่อนคือการขับเคลื่อนเฟืองตัวหนอนของตัวยกบอลสกรูโดยตรงผ่านเซอร์โวมอเตอร์ และเฟืองตัวหนอนจะขับเคลื่อนน็อตของบอลสกรู การหมุนของน็อตทำให้บอลสกรูขึ้นและลง และบอลสกรูเชื่อมต่อกับที่นั่งลูกกลิ้งด้านข้าง เพื่อให้ลูกกลิ้งด้านข้างเลื่อนขึ้นและลง และลูกกลิ้งด้านล่างก็เคลื่อนที่ในลักษณะเดียวกัน วิธีการนี้แตกต่างจากโรงงานอื่นๆ ที่ใช้เซอร์โวมอเตอร์ในการขับเคลื่อนปั๊มไฮดรอลิก แล้วควบคุมกระบอกสูบน้ำมันผ่านวาล์วสัดส่วน จากนั้นจังหวะของกระบอกสูบน้ำมันจะถูกป้อนกลับไปยัง PLC ผ่านทางดิสเพลสเมนต์เซนเซอร์ ในแง่ของการควบคุม วิธีการของบริษัทของเรามีความแม่นยำในการควบคุมโดยตรงมากกว่า และไม่มีข้อผิดพลาดสะสม ซึ่งเป็นข้อกำหนดเบื้องต้นสำหรับการรับรองการรีดที่มีความแม่นยำสูง

เหมาะอย่างยิ่งสำหรับการหนีบ

ในเครื่องดัดม้วนซีรีส์ W12 การยึดแผ่นทำได้โดยการเลื่อนแถบทอร์ชันอันแข็งแกร่งของม้วนด้านล่าง ทอร์ชั่นบาร์ขับเคลื่อนด้วยกระบอกไฮดรอลิก 2 อันเพื่อให้แน่ใจว่ามีการยึดแผ่นแบบขนานอย่างเหมาะสมที่สุด
เมื่อกรวยงอ กระบอกไฮดรอลิกตัวที่สามบนทอร์ชั่นบาร์จะเอียงลูกกลิ้งด้านล่าง
ในซีรีส์ W12 ลูกกลิ้งด้านล่างถูกขับเคลื่อนด้วยกระบอกไฮดรอลิกทรงพลังที่ปลายทั้งสองข้าง มีการซิงโครไนซ์ทางอิเล็กทรอนิกส์ระหว่างกันโดยมีข้อผิดพลาดน้อยกว่า 0.1 มม.

ระบบเสริมด้านข้างและด้านบนเสริม

ส่วนรองรับไฮดรอลิกด้านข้างหรือด้านบนเสริมช่วยป้องกันการเสียรูปของกระบอกสูบเมื่อทำการโค้งงอในรูปทรงขนาดใหญ่ ส่วนรองรับด้านข้างมีกระบอกไฮดรอลิกคู่และทำจากโครงสร้างเหล็กหนา

ความสามารถในการรองรับแนวตั้งสามารถผลิตได้ตามความต้องการน้ำหนักและความสูงที่แตกต่างกัน

ระบบควบคุม PLC (มาตรฐาน)

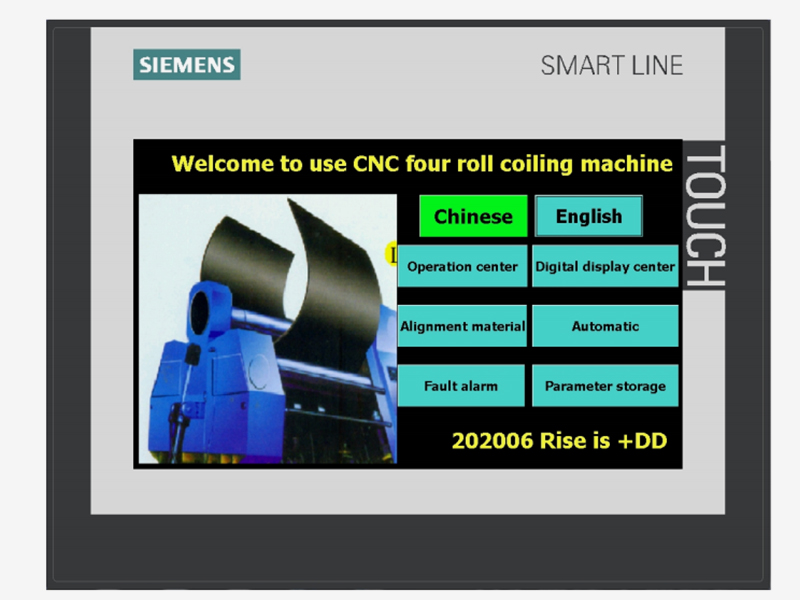

ระบบสมดุลอิเล็กทรอนิกส์ PLC ช่วยให้มั่นใจได้ถึงการทำงานแบบซิงโครนัสของลูกกลิ้งล่างและลูกกลิ้งด้านข้างซีรีส์ W12 กระบวนการนี้จัดทำโดย PLC และแผงควบคุมการทำงานแบบสัมผัส ซึ่งควบคุม 6 แกน นอกจากนี้ ความสามารถในการตั้งโปรแกรมค่าการโค้งงอที่เคยเจอมาก่อนหน้านี้ได้ถึง 5 ค่า ช่วยให้ใช้งานง่ายและประหยัดเวลา
ระบบควบคุมไฟฟ้าของเครื่องมือเครื่องจักรที่ใช้ PLC พร้อมด้วยการควบคุมไฟฟ้าและการควบคุมไฮดรอลิกเพื่อให้เกิดการทำงานของเครื่องจักรที่หลากหลาย ปุ่มการทำงานหลักจะขึ้นอยู่กับคอนโซล

การควบคุมลูกกลิ้งด้านซ้ายและด้านขวาแบบดิจิตอลแบบซิงโครนัสและลูกกลิ้งด้านล่างจะต้องอยู่ในสถานะการทำงานของคอนโซล การควบคุมการวิ่งลง จำนวนการเคลื่อนไหวสำหรับแต่ละการกระทำจะแสดงบนอินเทอร์เฟซหน้าจอสัมผัสเพื่อการใช้งานที่ง่ายและเป็นธรรมชาติ เนื่องจากการทำงานของลูกกลิ้งด้านซ้ายและขวาและลูกกลิ้งด้านล่าง การทำงานของโครงการให้ทิปจึงต้องใช้พลังงานไฮดรอลิก สตาร์ทมอเตอร์ปั้มน้ำมันก่อนเคลื่อนย้าย
