เครื่องรีดแผ่นไฮโดรลิค 3 ลูกกลิ้ง

อุปกรณ์ติดตั้งลูกกลิ้ง

อุปกรณ์ลูกกลิ้งด้านบนประกอบด้วยลูกกลิ้งด้านบน ถังน้ำมันหลัก ที่นั่งแบริ่งลูกกลิ้งด้านบน และแบริ่งปรับแนวสองแถว
กระบอกสูบหลักสองอันให้แรงดันที่จำเป็นในการม้วนแผ่น และแรงดันการทำงานของกระบอกสูบหลักคือ 19.5MPa
แบริ่งลูกกลิ้งจัดตำแหน่งแถวคู่ใช้ความเร็วต่ำและแบริ่งลูกกลิ้งจัดตำแหน่งงานหนัก

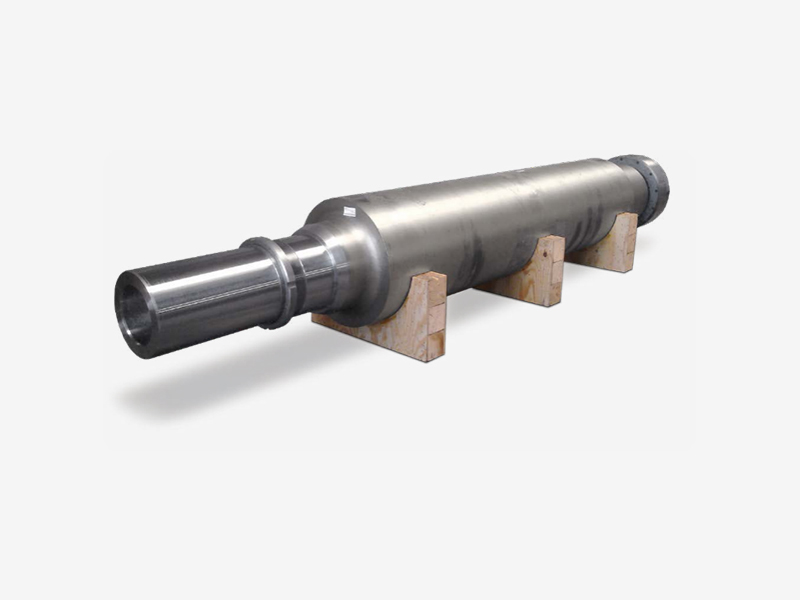

ม้วนด้านบนมีรูปร่างเหมือนดรัมซึ่งใช้เพื่อชดเชยการโก่งตัวของม้วนด้านบน
ม้วนด้านบนทำจาก 42CrMo, นิรภัยหลังจากการประมวลผลแบบหยาบ, HB260-300; หลังจากเสร็จสิ้นการชุบด้วยความถี่ปานกลาง HRC45-50.

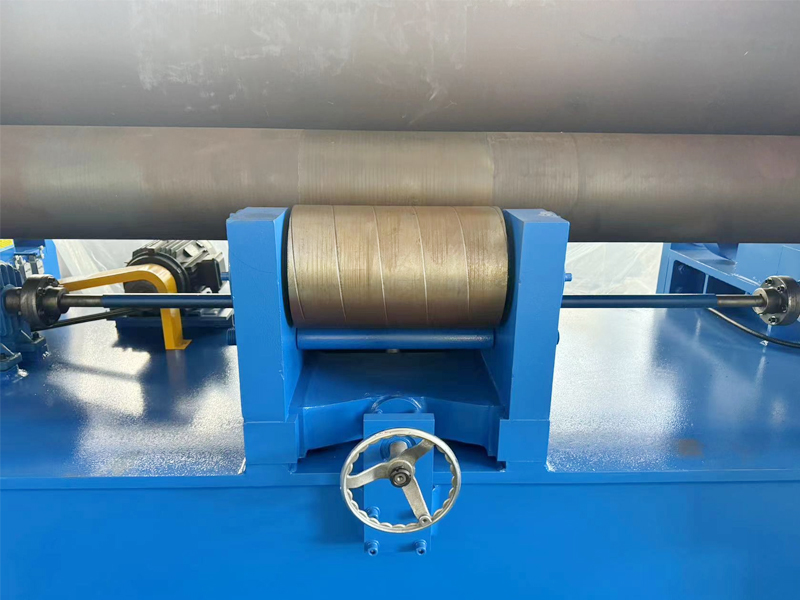

ลูกกลิ้งล่างและอุปกรณ์เคลื่อนที่ในแนวนอน

อุปกรณ์ลูกกลิ้งล่างประกอบด้วยลูกกลิ้งล่าง, ที่นั่งแบริ่งลูกกลิ้งล่าง, แบริ่งเลื่อนลูกกลิ้งล่าง, เกียร์อินพุตลูกกลิ้งล่าง ฯลฯ
อุปกรณ์ม้วนด้านล่างให้แรงบิดบวกและลบสำหรับแผ่นคอยล์ ผ่านเกียร์เอาท์พุตไดรฟ์หลักและเกียร์อินพุตลูกกลิ้งล่าง แรงบิดในการส่ง
ลูกกลิ้งด้านล่างทำจากเหล็ก 45# ผ่านการอบคืนตัวและผ่านกระบวนการ และพื้นผิวของตัวลูกกลิ้งได้รับการเสริมความแข็งแกร่งทางกลไก
แบริ่งเลื่อนลูกกลิ้งด้านล่างทำจากวัสดุคอมโพสิตแบบหล่อลื่นในตัวเอง SF-1
อุปกรณ์เคลื่อนที่ในแนวนอนขับเคลื่อนโดยมอเตอร์เคลื่อนที่ในแนวนอนและขับเคลื่อนเฟรมและส่วนประกอบม้วนด้านบนเพื่อเคลื่อนที่ในแนวนอนผ่านกลไกการส่งผ่านตัวหนอนและกลไกการส่งผ่านแบบเกลียวเพื่อให้ทราบถึงการโค้งงอล่วงหน้าของชิ้นงานและการพันแบบอสมมาตร

ลูกกลิ้งล่างและอุปกรณ์เคลื่อนที่ในแนวนอน

อุปกรณ์ไอเดลอร์ประกอบด้วยชุดไอเดลอร์ กลไกลิ่มเฉียง และกลไกเกลียว
สกรูปรับตั้งจะขับเคลื่อนลิ่มเอียงทั้งสองกลุ่มให้อยู่ใกล้หรือแยกจากกัน จึงเป็นการเพิ่มหรือลดชุดลูกกลิ้งที่เอียงลง
ลูกกลิ้งทำจากเหล็ก 45 ชุบแข็งและมีความแข็งต่ำกว่าลูกกลิ้งล่าง

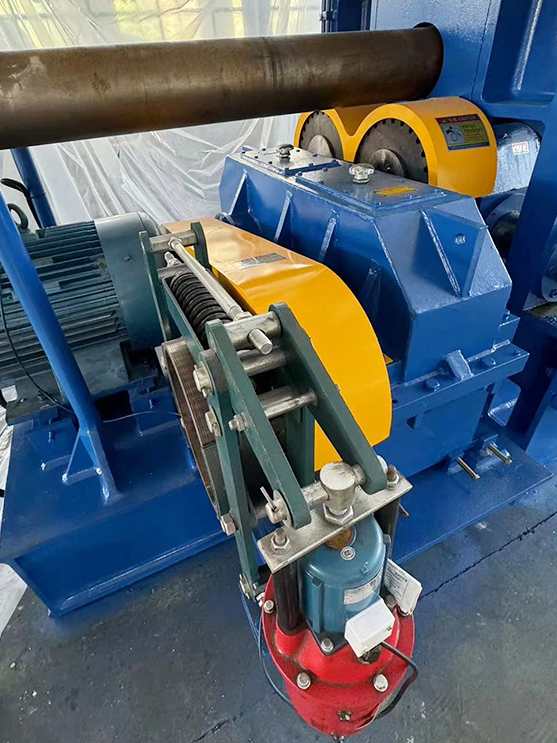

ระบบขับเคลื่อนหลัก

ระบบขับเคลื่อนหลักประกอบด้วยมอเตอร์หลัก ตัวลดเกียร์ เอาท์พุตเกียร์ ฯลฯ
ระบบสามารถหมุนได้ทั้งเชิงบวกและเชิงลบเพื่อให้มีกำลังในการทำงาน และถ่ายโอนแรงบิดไปยังลูกกลิ้งล่างผ่านตัวลดหลัก เฟืองเอาท์พุต และเฟืองลูกกลิ้งล่าง เพื่อให้ลูกกลิ้งด้านล่างหมุน และอาศัยแรงเสียดทานในการขับเคลื่อนการป้อนเพลตให้เสร็จสมบูรณ์ งานม้วน

อุปกรณ์ให้ทิป

อุปกรณ์ให้ทิปประกอบด้วยเพลาพิน, แรม, กระบอกไฮดรอลิกที่ให้ทิป, ส่วนรองรับ ฯลฯ
กระบอกไฮดรอลิกที่ให้ทิปจะขับเคลื่อนโครงให้ทิปให้คว่ำหรือรีเซ็ต เมื่อโครงพลิกคว่ำ ง่ายต่อการถอดผลิตภัณฑ์ตามปลายปลาย

อุปกรณ์ปรับสมดุล： อุปกรณ์ปรับสมดุลประกอบด้วยแท่งดึงสองอันและคานทรงตัว
หลังจากที่โครงด้านการให้ทิปพลิกคว่ำ อุปกรณ์ปรับสมดุลจะกดส่วนท้ายของม้วนด้านบนเพื่อรักษาสมดุลของม้วนด้านบน

แร็ค： เฟรมคงที่และพลิกกลับสำหรับชิ้นส่วนเชื่อม หลังจากการเชื่อมอายุการสั่นสะเทือนเพื่อขจัดความเครียด เฟรมนี้ใช้เพื่อยึดกระบอกไฮดรอลิกและเคลื่อนย้ายส่วนประกอบม้วนด้านบนในแนวนอน

แผ่นฐาน： แชสซีเป็นโครงสร้างแบบกล่องเชื่อมซึ่งเป็นการอบอ่อน ใช้สำหรับติดตั้งส่วนประกอบ

ระบบไฮดรอลิก

ระบบไฮดรอลิกประกอบด้วยปั๊มเกียร์ กลุ่มวาล์ว ชิ้นส่วนเชื่อมต่อของไหล ชิ้นส่วนเสริมไฮดรอลิก ฯลฯ
ชุดวาล์วซ้อนทับการเลือกวาล์วไฮดรอลิกท่อไม่เพียง แต่เรียบง่าย แต่ยังง่ายต่อการบำรุงรักษาและแก้ไขข้อบกพร่อง
ระบบประกอบด้วยสามวงจร ได้แก่ วงจรป้องกันแรงดันเกินและวงจรควบคุมแรงดัน วงจรซิงโครไนซ์ และวงจรความเร็ว
วงจรควบคุมแรงดันจะควบคุมแรงดันการทำงานของระบบผ่านวาล์วระบายหลัก แรงดันใช้งานของระบบคือ 19.5MPa
วงซิงโครไนซ์จะซิงโครไนซ์การขึ้นและลงของม้วนบนผ่านวาล์วปีกผีเสื้อแบบแบ่ง และวาล์วปีกผีเสื้อจะถูกปรับขึ้นและลง การตรวจจับกฎแม่เหล็กแบบตะแกรง ความแม่นยำในการวางตำแหน่งลูกกลิ้งซิงโครนัสด้านบนอยู่ที่ ± 0.15 มม.
วงจรควบคุมความเร็วจะควบคุมการเอียงและการรีเซ็ตของโครงด้านข้างที่เอียง และปรับความเร็วการควบคุมของลูปผ่านวาล์วปีกผีเสื้อ

การป้องกันต่างๆ： การขึ้นและลงของลูกกลิ้งด้านบนได้รับการปกป้องตามลำดับโดยวาล์วระบายความดันตามขีดจำกัดแรงดัน

ระบบควบคุมไฟฟ้า

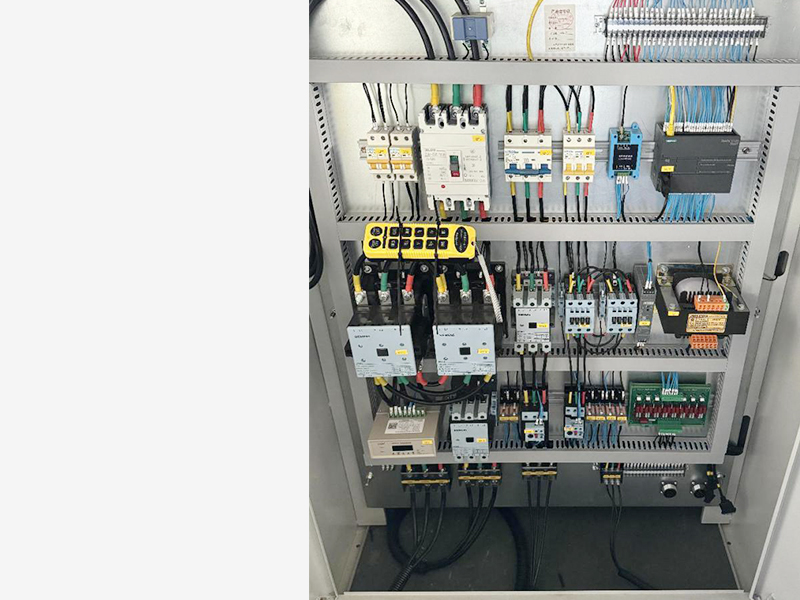

ระบบควบคุมไฟฟ้าประกอบด้วยตู้ควบคุมไฟฟ้า โต๊ะทำงาน และกล่องปุ่มแบบมือถือ
ตัวชี้วัดทางเทคนิคหลักของระบบ:
แรงดันไฟฟ้าในการทำงานของระบบคือ 380V/50Hz
อุณหภูมิโดยรอบอยู่ที่ -5 องศาถึง 45 องศา
วงจรควบคุมใช้ระบบควบคุมแบบตั้งโปรแกรมได้ PLC มีรีเลย์น้อยลง การทำงานที่เชื่อถือได้ และอายุการใช้งานยาวนาน

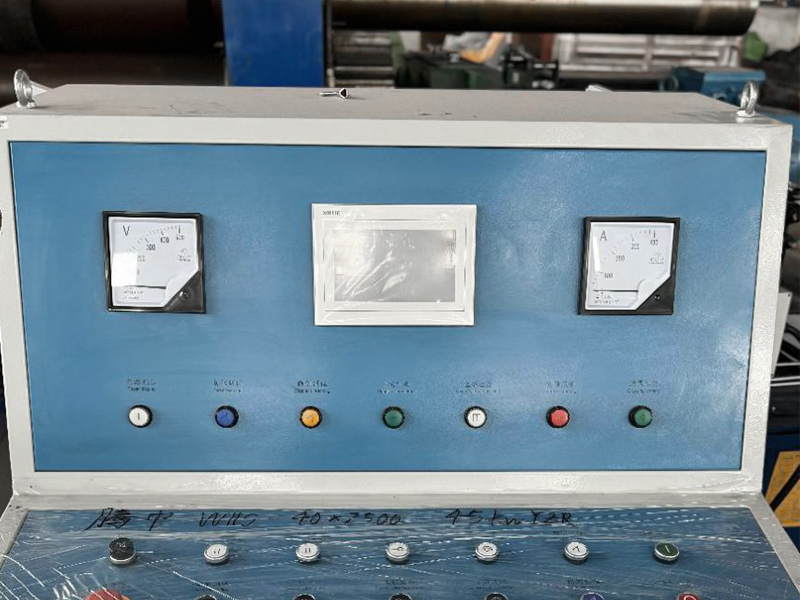

ตู้ควบคุมมีปุ่มและไฟแสดงสถานะทั้งหมดเพื่อให้กระบวนการม้วนทั้งหมดเสร็จสมบูรณ์ ซึ่งสามารถควบคุมสถานะการทำงานและการทำงานของเครื่องทั้งหมดได้ กล่องปุ่มแบบมือถือให้ความสะดวกสบายสำหรับการควบคุมการทำงานหลักในการดำเนินการโฟลว์

ระบบควบคุมเชิงตัวเลข

ระบบ CNC มีฟังก์ชันการตรวจสอบแบบเรียลไทม์ การควบคุมแบบแทนที่ และหน่วยความจำไฟฟ้าสั้นในกระบวนการรีด
การตรวจสอบแบบเรียลไทม์: หน้าจอสัมผัสจะแสดงการกระจัด Y ขึ้นและลงกระบอกสูบหลักของลูกกลิ้งด้านบนและการเคลื่อนที่ในแนวนอน X ของลูกกลิ้งด้านบนตลอดเวลา
ฟังก์ชั่นการควบคุมแบบแทนที่: ปุ่มตัวเลขและฟังก์ชั่นบนหน้าจอสัมผัสสามารถตั้งค่าพารามิเตอร์กระบวนการซึ่งสามารถรับรู้การควบคุมแบบแทนที่ของการม้วนขึ้นและลงด้านบนและการเคลื่อนไหวในแนวนอน

เครื่องรีดแผ่นสากลลูกกลิ้งบน

เครื่องใช้ลูกกลิ้งด้านบนรูปดรัมและลูกกลิ้งล่างที่มีเส้นผ่านศูนย์กลางเล็กกว่า และส่วนล่างของลูกกลิ้งล่างรองรับด้วยลูกกลิ้งที่สามารถปรับขึ้นและลงได้
เมื่อรีดชิ้นงาน ความสูงของลูกกลิ้งสามารถปรับได้ตามความต้องการ และสามารถรับความสม่ำเสมอของความกว้างของรอยต่อตามยาวของผลิตภัณฑ์ได้ด้วยความแม่นยำสูง

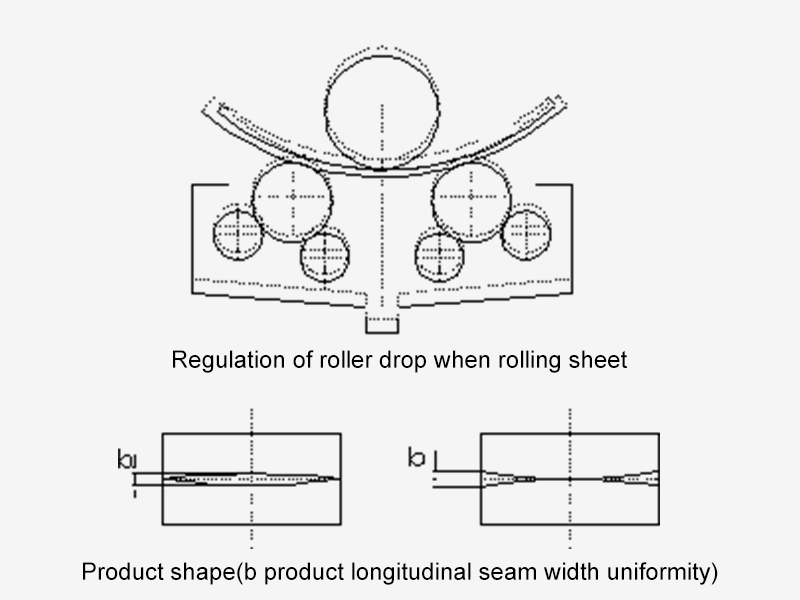

ระเบียบการรีดแผ่นหนา： เมื่อรีดแผ่นหนา ลูกกลิ้งจะลอยขึ้นและให้แรงดันย้อนกลับไปยังลูกกลิ้งด้านล่างเพื่อสร้างการโก่งตัวแบบย้อนกลับเพื่อชดเชยการโก่งตัวที่มากเกินไปของลูกกลิ้งด้านบน เพื่อให้ได้รัศมีความโค้งที่คล้ายกันระหว่างตรงกลางและปลายทั้งสองด้านของผลิตภัณฑ์และ ลดข้อผิดพลาดความสม่ำเสมอของความกว้างของรอยต่อตามยาวของผลิตภัณฑ์

ระเบียบของแผ่นรีด： เมื่อรีดแผ่นลูกกลิ้งจะลดลงเพื่อให้ลูกกลิ้งล่างสามารถสร้างการโก่งตัวภายใต้แรงกดดันในการทำงานเพื่อชดเชยอิทธิพลของรูปร่างม้วนด้านบนเพื่อให้ได้รัศมีความโค้งของขดลวดตรงกลางและปลายทั้งสองข้างของผลิตภัณฑ์ ที่คล้ายกันลดข้อผิดพลาดความสม่ำเสมอของความกว้างของรอยต่อตามยาวของผลิตภัณฑ์

รูปร่างของบทความ： ข้อผิดพลาดความสม่ำเสมอของความกว้างของตะเข็บตามยาวมีขนาดเล็ก หากปรับอย่างเหมาะสม รัศมีความโค้งของตรงกลางและปลายทั้งสองของผลิตภัณฑ์จะค่อนข้างใกล้เคียงกัน และได้ความสม่ำเสมอของความกว้างของตะเข็บตามยาวของผลิตภัณฑ์ด้วยความแม่นยำสูง

โค้งงอ： ลูกกลิ้งด้านบนกดลงในขณะที่ลูกกลิ้งด้านล่างหมุน ส่วนปลายของแผ่นใช้การดัดด้วยแรงดันโดยตรง ไม่มีมุมด้านหลัง ส่วนปลายของขอบตรงที่เหลือจะถูกควบคุมบนวงกลมมาตรฐาน และความกลมของผลิตภัณฑ์อยู่ในระดับสูง

การดัดแบบสมมาตร： ลูกกลิ้งด้านล่างหมุนทั้งเชิงบวกและเชิงลบ ดัดปลายทั้งสองด้านของแผ่นล่วงหน้า จากนั้นจึงม้วนแบบสมมาตร ผลิตภัณฑ์มีมุมขวา ขอบตรงที่เหลือควบคุมได้ยาก และผลิตภัณฑ์มีความกลมไม่ดี

กระบวนการคดเคี้ยว

ปลายโค้ง：

1. ระยะห่างระหว่างลูกกลิ้งบนและล่างจะถูกแยกออกจากกัน (ลูกกลิ้งด้านบนยกส่วนขึ้น)
2 ม้วนด้านบนเคลื่อนในแนวนอนไปทางซ้ายหรือขวา และตำแหน่งคือสามารถยึดแผ่นเหล็กระหว่างลูกกลิ้งบนและล่างได้เมื่อม้วนด้านบนตกลง
3. ม้วนบนลดลง
④ ขับเคลื่อนลูกกลิ้งด้านล่างและงอส่วนขอบตรงที่เหลือของด้านการตัดเฉือน
⑤ ในขั้นตอนเดียวกัน ให้งอขอบตรงที่เหลืออีกด้านหนึ่ง

การดัดแบบสมมาตร：

1. ปรับลูกกลิ้งด้านบนให้อยู่ในตำแหน่งสมมาตรโดยให้ลูกกลิ้งด้านล่าง จากนั้นป้อนเข้าไปในแผ่นเหล็ก
2. เริ่มกระบอกสูบด้านซ้ายและขวาแล้วกดเพื่อให้ลูกกลิ้งด้านบนกดแผ่นเหล็กและขับเคลื่อนลูกกลิ้งด้านล่างเพื่องอแผ่นเหล็ก
3. ค่อยๆ เพิ่มปริมาณความดัน และหมุนลูกกลิ้งทำงานซ้ำๆ เพื่อให้การประมวลผลแบบท่อเสร็จสมบูรณ์ นั่นก็คือการดัดงอกระบอกสูบให้สมบูรณ์

ดิ ประจุไฟฟ้า：

เลื่อนลูกกลิ้งด้านบนไปยังตำแหน่งขีดจำกัดบนตรงกลาง และกรอบการให้ทิปจะไม่เคลื่อนที่ในตำแหน่งอื่น ในเวลานี้ อุปกรณ์ปรับสมดุลจะปรับสมดุลม้วนบน ชั้นวางทิป แท่นดัมพ์

ทิปโอเวอร์รีเซ็ตแร็ค

เมื่อทำการพันชิ้นงานส่วนโค้งวงกลมและการดัดงอทั่วไปอื่นๆ โดยทั่วไปปลายจะงอก่อน
1) ดังแสดงในรูปที่ 5-3 ให้เยื้องลูกกลิ้งด้านบนไปด้านใดด้านหนึ่ง ปรับแรงกดด้านล่างให้อยู่ในความสูงที่สอดคล้องกัน และงอปลายด้านหนึ่งก่อน
2) หมุนม้วนงานเพื่องอส่วนตรงกลาง
3) ย้อนกลับการทำงานของม้วนงาน และเลื่อนด้านขวาของส่วนที่ดัดเสร็จแล้วไปยังตำแหน่งใกล้กับม้วนล่างขวา
4) ม้วนด้านบนขึ้นและเลื่อนไปอีกด้านหนึ่ง
5) ลูกกลิ้งด้านบนจะปรับความดันด้านล่างให้อยู่ในความสูงที่สอดคล้องกันและขับเคลื่อนลูกกลิ้งทำงานเพื่องอส่วนที่เหลือของส่วนตรงกลาง
6) สุดท้ายงอปลายอีกด้าน
