ทำความเข้าใจกับรากฐาน: น้ำหนักและวัสดุ
ก่อนที่จะเลือกเครื่องมือชิ้นเดียว คุณต้องคำนวณน้ำหนักการดัดงอที่ต้องการ เกินความสามารถของเบรกกดหรือพิกัดของเครื่องมือเป็นอันตรายและทำให้เกิดความเสียหาย การคำนวณขึ้นอยู่กับประเภทของวัสดุ ความหนา ความต้านทานแรงดึง และความยาวโค้งงอ ใช้สูตรมาตรฐาน: น้ำหนัก = (K * S * T² * L) / (8 * W) โดยที่ K คือปัจจัย (1.33 สำหรับการดัดงอของอากาศ) S คือความต้านทานแรงดึง T คือความหนาของวัสดุ L คือความยาวโค้งงอ และ W คือความกว้างของแม่พิมพ์ เพิ่มส่วนต่างความปลอดภัย 20-30% เสมอ ตัวอย่างเช่น การดัดเหล็กเหนียวขนาด 10 เกจ (S=60,000 PSI) ที่มีความยาวเกิน 48 นิ้วในแม่พิมพ์ขนาด 0.5 นิ้ว ต้องใช้แรงประมาณ 35 ตัน การเลือกหมัดและดายพิกัดอย่างน้อย 45 ตันถือเป็นสิ่งสำคัญสำหรับงานนี้
การเลือกแม่พิมพ์ถอดรหัส: สิ่งจำเป็นสำหรับ V-Die
ความกว้างของช่องเปิดแม่พิมพ์เป็นตัวขับเคลื่อนหลักของกระบวนการดัดงอ โดยจะกำหนดน้ำหนักที่ต้องการและส่งผลต่อรัศมีการโค้งงอด้านในและมุมโค้งงอ
กฎ 8x และรูปแบบต่างๆ
จุดเริ่มต้นทั่วไปคือการเลือกช่องเปิดของแม่พิมพ์ที่มีความหนาเป็น 8 เท่าของความหนาของวัสดุ ("กฎ 8x") ทำให้มีความสมดุลที่ดีระหว่างน้ำหนัก รัศมี และการควบคุมการสปริงกลับ อย่างไรก็ตาม นี่ยังไม่ใช่สิ่งสัมบูรณ์ แม่พิมพ์ที่แคบกว่า (6x) จะเพิ่มน้ำหนักและสร้างรัศมีที่เล็กลง แต่มีความเสี่ยงที่จะทำเครื่องหมายบนวัสดุ แม่พิมพ์ที่กว้างขึ้น (12x) จะช่วยลดน้ำหนักและเหมาะสำหรับรัศมีที่ใหญ่กว่าหรือแผ่นที่หนากว่า โปรดดูข้อมูลของผู้ผลิตเครื่องมือสำหรับคำแนะนำที่แม่นยำ
รูปร่างและการใช้งานของแม่พิมพ์
- V-Die มาตรฐาน: ชนิดที่พบบ่อยที่สุด ใช้สำหรับการดัดด้วยลมเป็นส่วนใหญ่
- แม่พิมพ์มุมแหลม (เช่น 30°): ใช้สำหรับการขึ้นรูปโค้งที่คมชัดกว่า 90° หรือสำหรับการป้องกันการสปริงกลับในวัสดุที่มีความแข็งแรงสูง
- คอห่าน (ออฟเซ็ต) ดาย: ช่วยให้สามารถดัดหน้าแปลนบนช่องหรือกล่องที่ขึ้นรูปแล้วซึ่งแม่พิมพ์มาตรฐานอาจรบกวนได้
- ริมตาย: ชุดเครื่องมือสองขั้นตอนที่ใช้สร้างชายเสื้อแบนและปิดเพื่อความปลอดภัย
การเลือกหมัด: โปรไฟล์ รัศมี และส่วนปลาย
หมัดสร้างรูปร่างด้านในของส่วนโค้ง การเลือกจะขึ้นอยู่กับมุมโค้งงอและรัศมีภายในที่ต้องการ และต้องจับคู่กับช่องเปิดแม่พิมพ์ที่ถูกต้อง
รัศมีปลายพันช์และมุม
ตามกฎแล้ว รัศมีปลายหมัดควรเล็กกว่ารัศมีโค้งงอด้านในของชิ้นส่วนที่ต้องการเล็กน้อย สำหรับการดัดงอด้วยอากาศ รัศมีสุดท้ายจะเกิดขึ้นจากการเปิดของแม่พิมพ์ ไม่ใช่รัศมีของการเจาะ แต่ปลายของการเจาะจะต้องคมพอที่จะเจาะวัสดุได้อย่างมีประสิทธิภาพ สำหรับการกัดด้านล่างหรือการขึ้นรูป รัศมีการเจาะจะสร้างรัศมีของชิ้นส่วนโดยตรง มุมปลายหมัด (โดยทั่วไปคือ 85° หรือ 86°) ได้รับการออกแบบมาเพื่อชดเชยการสปริงกลับ ทำให้เครื่องจักรสามารถโค้งงอเกินเล็กน้อยเพื่อให้ได้มุม 90° ที่สมบูรณ์แบบหลังจากการดีดตัวของวัสดุ
โปรไฟล์หมัด
- หมัดมาตรฐาน: ใช้สำหรับโค้ง 90° ส่วนใหญ่ มีจำหน่ายในรัศมีปลายต่างๆ
- หมัดเฉียบพลัน: มีมุมปลายน้อยกว่า 90° (เช่น 30°, 45°) สำหรับการโค้งงอที่แหลมคม
- พันช์คอห่าน: จับคู่กับดายคอห่านเพื่อเคลียร์หน้าแปลนที่ขึ้นรูปแล้ว
- หมัดรัศมี: มีรัศมีคงที่ขนาดใหญ่เพื่อสร้างส่วนโค้งมนแทนที่จะเป็นมุมแหลมคม
- การเจาะแบบ Seaming และ Hemming: เครื่องมือพิเศษสำหรับการสร้างชายเสื้อ ตะเข็บ และขอบที่ซับซ้อนอื่นๆ
การทำงานร่วมกันที่สำคัญ: ความเข้ากันได้และการตั้งค่าเครื่องมือ
การเลือกเครื่องมือแต่ละชิ้นยังไม่เพียงพอ ต้องทำงานร่วมกันเป็นระบบภายในเครื่องของคุณ
ความยาวเครื่องมือและการแบ่งส่วน

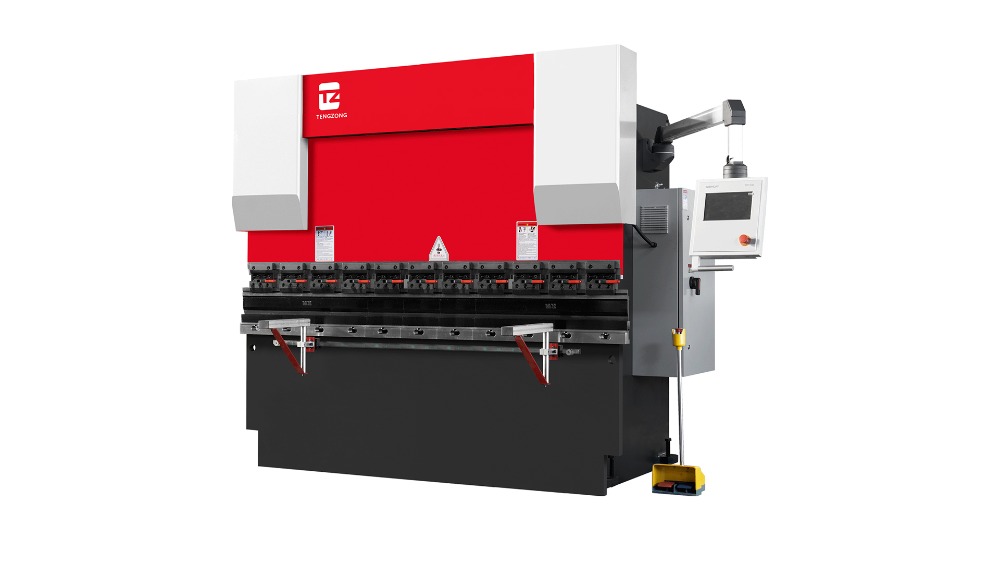

ความยาวของพันช์และดายจะต้องเหมาะสมกับความยาวของฐานเครื่องของคุณ ทันสมัย NC กดเบรก ใช้เครื่องมือแบบแบ่งส่วน เพื่อให้คุณสามารถใช้เฉพาะความยาวที่จำเป็นสำหรับการโค้งงอเฉพาะ ซึ่งเป็นสิ่งสำคัญในการหลีกเลี่ยงการรบกวนในการโค้งงอต่อเนื่องกัน ตรวจสอบให้แน่ใจว่าส่วนต่างๆ ได้รับการต่อเข้าด้วยกันอย่างแน่นหนาเพื่อป้องกันการเกิดรอยบนชิ้นงาน
การกวาดล้างและความสูงของกองซ้อน
คุณต้องตรวจสอบว่าความสูงรวมของตัวจับพั้นช์ พันช์ ดาย และตัวจับดาย ("ความสูงของปึก") พอดีกับช่องเปิดในเวลากลางวันของเบรกกด นอกจากนี้ ต้องมีระยะห่างเพียงพอระหว่างปลายพันช์และบ่าแม่พิมพ์ โดยเฉพาะอย่างยิ่งเมื่อใช้เครื่องมือคอห่านหรือสร้างช่องลึก
คู่มือการเลือกปฏิบัติ: แนวทางตามงาน
ต่อไปนี้เป็นตารางอ้างอิงโดยสรุปสำหรับสถานการณ์การโค้งงอทั่วไป
| ความต้องการงาน | การเปิดแม่พิมพ์ที่แนะนำ | พันช์แนะนำ | การพิจารณาที่สำคัญ |
| การโค้งงอ 90° ทั่วไปบนเหล็กอ่อน 3 มม | 24 มม. (ความหนา 8x) | หมัดมาตรฐาน 86° รัศมีปลาย 2-3 มม | ตรวจสอบน้ำหนัก; การดัดงออากาศมาตรฐาน |
| แผ่นหนา (12 มม.) มีรัศมีกว้าง | 100 มม. (ความหนา 10-12x) | หมัดรัศมีขนาดใหญ่หรือจมูกทื่อมาตรฐาน | ระวางน้ำหนักสูง ตรวจสอบความจุของเครื่องจักร |
| การขึ้นรูปกล่องที่มีหน้าแปลนสองอัน | V-die มาตรฐาน | หมัดคอห่าน | ระยะห่างสำหรับหน้าแปลนแรกระหว่างการโค้งงอครั้งที่สอง |
| โค้งงอ 30° ได้อย่างคมชัดด้วยสแตนเลส | ดายมุมแหลม (30°) | การเจาะมุมแหลม (30° หรือเล็กกว่า) | สปริงแบ็คสูง อาจต้องมีจุดต่ำสุด |
| การสร้างขอบแบนที่ปลอดภัย (ชายเสื้อ) | ชุดดายริม | ชุดเจาะริม | กระบวนการหลายขั้นตอน โปรแกรมแยกขั้นตอนใน CNC |
หลีกเลี่ยงข้อผิดพลาดทั่วไป
แม้จะมีการเลือกที่ถูกต้อง ข้อผิดพลาดในการใช้งานยังนำไปสู่ผลลัพธ์ที่ไม่ดี เสมอ หล่อลื่น เครื่องมือในการดัดสแตนเลสหรืออลูมิเนียมเพื่อป้องกันการครูดและการหยิบวัสดุ สะอาด โต๊ะเครื่องมือและเครื่องจักรอย่างสม่ำเสมอเพื่อหลีกเลี่ยงการเยื้องบนพื้นผิวชิ้นงาน สำหรับการโค้งงอที่ยาว ให้ประคองชิ้นงานไว้ตรงกลางเพื่อป้องกันการโก่งตัวและมุมที่ไม่สอดคล้องกัน (สภาวะที่เรียกว่า "การหย่อน") สุดท้ายนี้ ควรปรึกษาแคตตาล็อกทางเทคนิคของผู้ผลิตเครื่องมือเสมอ —เป็นแหล่งที่เชื่อถือได้มากที่สุดสำหรับขีดจำกัดการโหลด ข้อมูลจำเพาะของรูปทรง และแนวทางการใช้งานสำหรับชุดเครื่องมือเฉพาะของคุณ การเลือกอย่างเป็นระบบช่วยให้มั่นใจได้ถึงความแม่นยำ ปลอดภัย และอายุการใช้งานที่ยาวนานสำหรับทั้ง NC Press Brake และเครื่องมือ
