อะไรคือความแตกต่างระหว่างเครื่องกลิ้งแผ่นสามม้วนและสี่ม้วน?

ในโลกของการผลิตโลหะมีเพียงไม่กี่เครื่องที่เป็นพื้นฐานในการสร้างรูปทรงกระบอกและรูปทรงกรวยเป็น เครื่องกลิ้งจาน - เครื่องมืออันทรงพลังเหล่านี้โค้งงอแผ่นโลหะแบนเป็นเส้นโค้งสร้างทุกอย่างตั้งแต่เรือแรงดันขนาดใหญ่และหอคอยกังหันลมไปจนถึงองค์ประกอบทางสถาปัตยกรรมและท่ออุตสาหกรรม เมื่อเริ่มต้นการเดินทางเพื่อเลือกอุปกรณ์ที่เหมาะสมสำหรับร้านค้าหรือโครงการคำถามที่พบบ่อยที่สุดและสำคัญที่สุดที่เกิดขึ้นคือ: คุณควรเลือกเครื่องรีดสามม้วนหรือเครื่องหมุนสี่ม้วนหรือไม่?

นี่ไม่ใช่คำถามของคนที่“ ดีกว่า” ในระดับสากล แต่เป็นการเข้าใจถึงความแตกต่างพื้นฐานในการออกแบบการดำเนินงานและความสามารถของพวกเขาเพื่อให้ตรงกับเครื่องที่เหมาะสมกับความต้องการเฉพาะของงาน ตัวเลือกบานพับสำหรับปัจจัยต่าง ๆ เช่นปริมาณการผลิตความแม่นยำที่ต้องการประเภทวัสดุและแน่นอนงบประมาณ

บทความนี้จะให้การเปรียบเทียบอย่างละเอียดโดยไม่ลำเอียงของเครื่องกลิ้งแผ่นสามม้วนและสี่ม้วนทำลายกลไกข้อดีข้อ จำกัด และแอพพลิเคชั่นในอุดมคติเพื่อเพิ่มขีดความสามารถของคุณด้วยความรู้ที่จำเป็นในการตัดสินใจอย่างชาญฉลาด

ฟังก์ชั่นหลัก: การกลิ้งเพลตทำงานอย่างไร

ที่ง่ายที่สุดการกลิ้งจานเกี่ยวข้องกับการเปลี่ยนรูปแบบแผ่นโลหะรอบแกนกลาง เครื่องใช้การรวมกันของแรงและม้วนตำแหน่งที่แม่นยำเพื่อกำหนดรัศมีที่สอดคล้องกันบนชิ้นงาน จำนวนม้วนและการกำหนดค่าของพวกเขาโดยตรงกำหนดวิธีที่เครื่องจัดการโลหะโดยเฉพาะอย่างยิ่งที่จุดเริ่มต้นและจุดสิ้นสุดของกระบวนการดัด

เครื่องกลิ้งแผ่นสามม้วน: ความเรียบง่ายและความแข็งแรง

การกำหนดค่าสามม้วนคือการออกแบบที่ผ่านการทดสอบแบบคลาสสิก ตามชื่อหมายถึงมันประกอบด้วยสามม้วน: ม้วนล่างสองม้วนและม้วนบนหนึ่งม้วน

มีสองชนิดย่อยหลักของเครื่องจักรสามม้วน:

เริ่มต้นเล็กน้อย (ลูกกลิ้งหยิก): นี่เป็นประเภทที่พบบ่อยที่สุด ม้วนล่างทั้งสองนั้นขับเคลื่อนด้วยพลังงานและคงที่ในตำแหน่ง ม้วนด้านบนเคลื่อนที่ในแนวตั้งเพื่อใช้แรงดันและหยิกแผ่นกับม้วนล่าง ในการเริ่มงอแผ่นโลหะจะต้องป้อนเข้าด้วยตนเองในเครื่องจนกว่าจะถึงจุดหยุดด้านหลัง ม้วนด้านบนลงมาบีบแผ่นและม้วนล่างที่ขับเคลื่อนจะหมุนเพื่อดึงวัสดุผ่านการงอเข้ากับม้วนด้านบน

ประเภทพีระมิด: ในรูปแบบที่เก่ากว่านี้ม้วนจะถูกจัดเรียงในรูปปิรามิด ม้วนด้านบนอยู่กึ่งกลางด้านบนม้วนด้านล่างสองม้วน ทั้งสามม้วนสามารถเคลื่อนไหวได้ ในขณะที่ส่วนใหญ่ถูกแทนที่ด้วยการออกแบบที่ทันสมัยมากขึ้นเครื่องจักรปิรามิดเป็นที่รู้จักกันดีสำหรับความสามารถในการจัดการแผ่นหนามาก

ข้อดีที่สำคัญของเครื่องสามม้วน:

การลงทุนเริ่มต้นที่ต่ำกว่า: โดยทั่วไปแล้วเครื่องจักรสามม้วนมีระบบกลไกและไฮดรอลิกที่ง่ายกว่าทำให้พวกเขาซื้อได้มากขึ้น นี่เป็นข้อได้เปรียบที่สำคัญสำหรับร้านค้า Fab ขนาดเล็กสตาร์ทอัพหรือการดำเนินงานที่ต่ำกว่า งบประมาณเครื่องกลิ้งแผ่น .

การก่อสร้างที่แข็งแกร่ง: ด้วยชิ้นส่วนที่เคลื่อนไหวน้อยลงพวกเขามักจะถูกสร้างขึ้นเพื่อให้ทนทานมากและเหมาะสำหรับ การกลิ้งแผ่นงานหนัก และงอมาก แผ่นเหล็กหนา .

การใช้งานและการบำรุงรักษาง่ายขึ้น: ระบบควบคุมมักจะซับซ้อนน้อยกว่าและการบำรุงรักษาอาจตรงไปตรงมามากขึ้นเนื่องจากการจัดเรียงส่วนประกอบที่ซับซ้อนน้อยลง

ความจุสูงสุดที่ใหญ่กว่า: สำหรับจุดราคาที่กำหนดเครื่องสามม้วนมักจะมีความหนาสูงสุดที่สูงกว่าเมื่อเทียบกับเครื่องสี่ม้วน

ข้อ จำกัด สำคัญของเครื่องสามม้วน:

ปลายแบน (จำเป็นต้องงอก่อน): นี่เป็นข้อเสียเปรียบที่สำคัญที่สุด การออกแบบที่หยิกเริ่มต้นไม่สามารถโค้งงอขอบชั้นนำและต่อท้ายของจานโดยไม่ต้องดำเนินการรอง ส่วนแบนที่ไม่ได้ จำกัด เหล่านี้จะต้อง“ งอก่อน” บนเบรกกดหรือโดยใช้เครื่องกลิ้งตัวเองในกระบวนการที่ยุ่งยากหลายขั้นตอน สิ่งนี้จะเพิ่มเวลาต้องใช้ทักษะพิเศษของผู้ประกอบการและสามารถนำไปสู่ความไม่สอดคล้องกัน

ความแม่นยำน้อยลง: การบรรลุกระบอกสูบที่สมบูรณ์แบบด้วยรัศมีที่สอดคล้องกันจากขอบถึงขอบนั้นเป็นสิ่งที่ท้าทายและขึ้นอยู่กับผู้ประกอบการเนื่องจากปัญหาสิ้นสุดแบน

ประสิทธิภาพต่ำกว่า: ความจำเป็นในการงอก่อนและการให้อาหารด้วยตนเองของวัสดุทำให้กระบวนการโดยรวมช้าลงซึ่งเหมาะสำหรับ การผลิตโลหะปริมาณสูง สภาพแวดล้อม

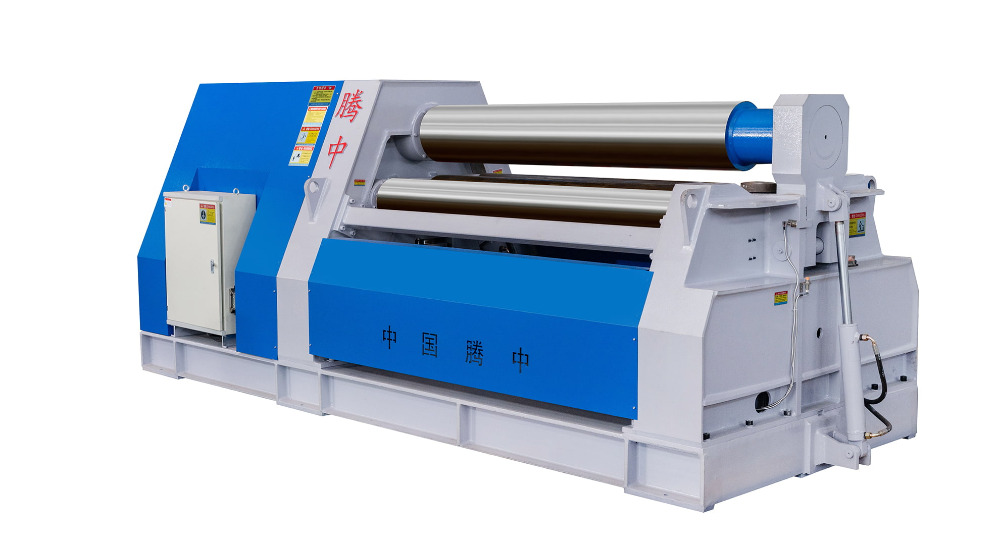

เครื่องกลิ้งแผ่นสี่ม้วน: ความแม่นยำและประสิทธิภาพ

เครื่องสี่ม้วนเพิ่มม้วนที่สี่ที่สำคัญให้กับสมการ โดยทั่วไปแล้วจะมีม้วนล่างสองม้วนและม้วนสองม้วน การกำหนดค่าถูกออกแบบมาเพื่อเอาชนะข้อ จำกัด หลักของการออกแบบสามม้วน

ในการตั้งค่าสี่ม้วนมาตรฐาน:

ม้วนหลังด้านล่างเป็นม้วนที่ขับเคลื่อนด้วยหลัก

ม้วนหน้าล่างและม้วนด้านหลังด้านบนสามารถเคลื่อนที่ในแนวตั้งได้

ม้วนด้านหน้าด้านหน้ามักจะได้รับการแก้ไขหรือสามารถหมุนได้

ความได้เปรียบในการปฏิวัติ: กำจัดปลายแบน

อัจฉริยะของเครื่องสี่ม้วนอยู่ในความสามารถในการจับแผ่นจากทั้งด้านบนและด้านล่าง ก่อน กระบวนการดัดเริ่มขึ้น นี่คือวิธีการทำงาน:

กำลังโหลด: แผ่นจะถูกแทรกระหว่างม้วนด้านหน้าด้านหน้าและด้านหลังด้านล่าง

การหนีบ: ม้วนด้านหน้าด้านหน้าสูงขึ้นและม้วนด้านหลังด้านบนลงมาอย่างแน่นหนาจับแผ่น ไม่จำเป็นต้องป้อนจานไปที่ป้ายด้านหลัง

ก่อนที่ขอบชั้นนำ: ด้วยแผ่นยึดม้วนด้านหน้าด้านหน้าจะลงมาก่อนที่จะได้รับขอบชั้นนำของแผ่นกับม้วนด้านล่างที่ขับเคลื่อนด้วยหลักที่ขับเคลื่อนด้วยหลัก สิ่งนี้จะเกิดขึ้นโดยอัตโนมัติเมื่อเริ่มต้นรอบ

กลิ้ง: เมื่อขอบนำโค้งงอเครื่องจะดำเนินการกับกระบวนการกลิ้งเต็ม ม้วนหมุนก่อให้เกิดแผ่นเป็นกระบอกสูบ

งอขอบต่อท้าย: เมื่อม้วนใกล้จะเสร็จสมบูรณ์เครื่องสามารถใช้การยึดและการกระทำที่เหมือนกันเพื่อรับการปรับขอบต่อท้ายก่อนที่ชิ้นส่วนจะเสร็จสมบูรณ์และปล่อยออกมา

กระบวนการบูรณาการนี้เป็นเหตุผลว่าทำไมเครื่องสี่ม้วนจึงมีความหมายเหมือนกัน การกลิ้งแผ่นความแม่นยำ และ CNC Plate Bending .

ข้อดีที่สำคัญของเครื่องสี่ม้วน:

ไม่มีปลายแบน / การดัดงอรวม: ผลประโยชน์ที่ยิ่งใหญ่ที่สุดเดียว มันช่วยลดการดำเนินการก่อนการดัดงอรองได้อย่างสมบูรณ์ช่วยประหยัดเวลาและแรงงานจำนวนมหาศาล

ความแม่นยำและความสอดคล้องที่เหนือกว่า: การดำเนินการที่หนีบให้การควบคุมที่เหนือกว่าชิ้นงานลดการลื่นไถลและทำให้มั่นใจได้ว่าทรงกระบอกสมมาตรที่สมบูรณ์แบบพร้อมรัศมีที่สอดคล้องกันตลอดความยาวทั้งหมด สิ่งนี้สำคัญสำหรับ การผลิตกระบอกอุตสาหกรรม .

เพิ่มผลผลิตและระบบอัตโนมัติ: กระบวนการเร็วขึ้นต้องใช้การแทรกแซงด้วยตนเองน้อยลงและง่ายต่อการรวมเข้ากับ ระบบควบคุม CNC - สิ่งนี้ทำให้เหมาะสำหรับ การขึ้นรูปโลหะอัตโนมัติ เซลล์.

การทำงานง่ายขึ้น: ในขณะที่ตัวเครื่องมีความซับซ้อนมากขึ้นกระบวนการกลิ้งจริงมักจะง่ายกว่าสำหรับผู้ปฏิบัติงานซึ่งต้องการทักษะที่น้อยลงเพื่อให้ได้ผลลัพธ์ที่สมบูรณ์แบบ คุณสมบัติเช่น เครื่องกลิ้งกรวย ฟังก์ชั่นมักจะง่ายขึ้นและแม่นยำยิ่งขึ้นในการออกแบบสี่ม้วน

ปรับปรุงความปลอดภัย: ผู้ประกอบการมีปฏิสัมพันธ์กับแผ่นเคลื่อนที่น้อยลงเนื่องจากมีการควบคุมและควบคุมตลอดกระบวนการ

ข้อ จำกัด สำคัญของเครื่องสี่ม้วน:

ต้นทุนเริ่มต้นที่สูงขึ้น: ความซับซ้อนที่เพิ่มขึ้นของม้วนที่สี่ระบบไดรฟ์และการควบคุมที่ซับซ้อนยิ่งขึ้นส่งผลให้ราคาซื้อที่สูงขึ้น

ความจุสูงสุดที่ต่ำกว่าเล็กน้อย: สำหรับเครื่องจักรที่มีขนาดและค่าใช้จ่ายทางกายภาพที่ใกล้เคียงกันสี่ม้วนอาจมีความสามารถในความหนาสูงสุดต่ำกว่าเครื่องสามม้วนที่มีความแข็งแรงเล็กน้อยเนื่องจากความแข็งแรงบางอย่างมีการซื้อขายเพื่อความซับซ้อนและความแม่นยำ

เพิ่มความซับซ้อนในการบำรุงรักษา: ด้วยชิ้นส่วนที่เคลื่อนไหวมากขึ้นและไฮดรอลิกและอิเล็กทรอนิกส์ขั้นสูงการบำรุงรักษาต้องมีความรู้พิเศษมากขึ้น

การเปรียบเทียบแบบตัวต่อตัว: ตารางสรุป

การเลือกที่เหมาะสมสำหรับการดำเนินการของคุณ

การตัดสินใจระหว่างเครื่องสามม้วนและสี่ม้วนในที่สุดก็เดือดลงไปตามความต้องการเฉพาะของคุณ

เลือกเครื่องกลิ้งแผ่นสามม้วนถ้า:

ของคุณ ธุรกิจการผลิตโลหะ อยู่ในงบประมาณที่ จำกัด

งานของคุณมุ่งเน้นไปที่ การกลิ้งแผ่นเกจหนัก ในกรณีที่ความหนามากเป็นปัญหาหลักไม่ใช่เอาต์พุตปริมาณสูง

คุณมีเบรคกดที่สามารถจัดการกับการดำเนินการก่อนงอได้แล้ว

การผลิตของคุณสั้นลงและคุณสามารถทนต่อเวลาพิเศษที่จำเป็นสำหรับการงอก่อน

คุณทำงานในโครงการที่มีความหลากหลายมากกว่าการวิ่งซ้ำ ๆ

เลือกเครื่องกลิ้งแผ่นสี่ม้วนถ้า:

การผลิต และ ประสิทธิภาพ เป็นลำดับความสำคัญสูงสุดของคุณ

คุณต้องการความแม่นยำสูงและคุณภาพที่สอดคล้องกันสำหรับทุกส่วนเช่นใน การผลิตเรือแรงดัน หรือ การกลิ้งท่อเชิงพาณิชย์ .

คุณต้องการลดต้นทุนแรงงานและการจัดการด้วยตนเองโดยการทำกระบวนการดัดโดยอัตโนมัติ

คุณวางแผนที่จะรวมเครื่องเข้ามาในไฟล์ การผลิตโลหะซีเอ็นซี เวิร์กโฟลว์

การลงทุนเริ่มต้นที่สูงขึ้นสามารถพิสูจน์ได้โดยผลตอบแทนการลงทุนที่เร็วขึ้น (ROI) ผ่านปริมาณงานที่เพิ่มขึ้นและต้นทุนแรงงานที่ลดลง

บทสรุป

ในการอภิปรายระหว่างเครื่องกลิ้งแผ่นสามม้วนและสี่ม้วนไม่มีผู้ชนะทันที เครื่องสามม้วนยังคงเป็นเสาหลักของความแข็งแกร่งและความสามารถในการจ่ายซึ่งเหมาะอย่างยิ่งสำหรับร้านค้างานจำนวนมากที่ให้ความสำคัญกับความแข็งแกร่งและมีวิธีการจัดการกับนิสัยใจคอในการดำเนินงาน ในทางกลับกันเครื่องสี่ม้วนเป็นเครื่องพิสูจน์ถึงประสิทธิภาพทางวิศวกรรมสมัยใหม่ที่ออกแบบมาเพื่อเพิ่มผลผลิตความแม่นยำและผลกำไรสูงสุดในสภาพแวดล้อมการผลิต

การทำความเข้าใจกับความแตกต่างทางกลไกหลัก-โดยเฉพาะอย่างยิ่งความสามารถของสี่ม้วนในการยึดและก่อนที่จะทำล่วงหน้าโดยอัตโนมัติ-เป็นกุญแจสำคัญในการประเมินค่าของพวกเขาสำหรับคุณ เครื่องจักรโลหะ ความต้องการ. ด้วยการชั่งน้ำหนักความต้องการโครงการของคุณปริมาณการผลิตและพารามิเตอร์ทางการเงินอย่างระมัดระวังคุณสามารถเลือกเครื่องที่จะกำหนดอนาคตของความสามารถในการผลิตของคุณอย่างแท้จริง
